Замена MOSFET

Пробуем оживить регулятор оборотов Aikon AK32 35A 4-в-1. У него как минимум сгорел 1 фет, это сразу видно. Возможно, сгорел второй фет на той же фазе, нужно проверять.

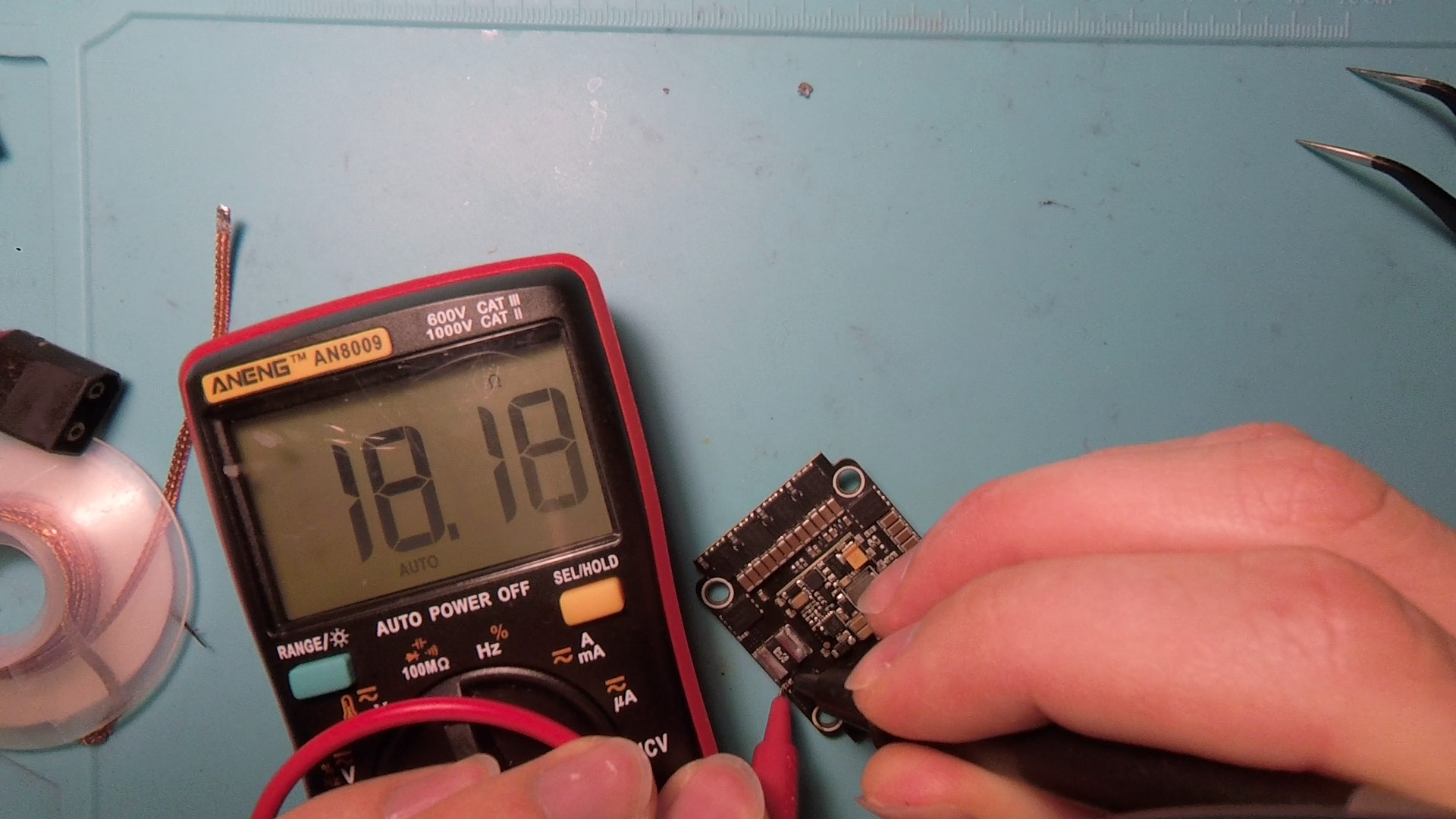

Если какой-то из регуляторов не работает, но неизвестно, какой мосфет сгорел, то можно проверить мультиметром. Смотрим сопротивление между фазами на заведомо рабочем регуляторе.

Потом проверяем на сгоревшем — на фазе, в которой неисправный фет оно будет отличаться.

Выпаиваем из донора мосфет для пересадки. Сначала прогреваем всю плату феном, потом греем ту деталь что хотим выпаять.Поднимаем транзистор пинцетом.

Его тоже стоит проверить. Не должно быть короткого замыкания, да и вообще сопротивления между выводами должны быть как в рабочих транзисторах.

Выпаиваем сгоревший мосфет — опять таки, сначала греем плату, потом сам элемент. Аккуратно поднимайте пинцетом. Если транзистор оплавился и подгорел, есть вероятность что он приварился к дорожкам. Иногда получается аккуратно оторвать такой мосфет, но чаще всего починить регулятор не получится.

В этом случае сгоревший элемент отпаялся хорошо, но пятаки под ним были подгоревшими. Тщательно вычищаем уголь с платы пинцетом и ватой в спирте.

После того как выпаяли сгоревший мосфет, проверяем второй из этой фазы — они часто горят вместе. Сопротивление между выводами как и в рабочих элементах, менять не нужно.

Впаиваем замену. Мажем флюсом, лудим, убираем лишний припой.

Греем феном всю плату, потом место, куда припаиваем  элемент. пинцетом ставим мосфет на место и прогреваем сверху.

Проверяем сопротивление между фазами — теперь в норме.

Нужно проверить еще резисторы между мосфетом и драйвером, они тоже часто горят вместе с мосфетами. В этом регуляторе они на 18 Ом. А на сгоревшей фазе — 9 Ом. Меняем.

Проверяем регулятор через лампочку — она не даст сгореть регулятору если мы налажали. Подключаем батарейку и проверяем что ничего не греется. Подпаиваем мотор и проверяем, что регулятор рабочий и играет мелодию загрузки. Потом подключаем мотор и контроллер и пробуем крутить. На всех этих этапах ничего не должно грется, лампочка не должна гореть.
