Обзор VTX от RUSH FPV

Рассмотрим несколько моделей VTX от компании RUSH

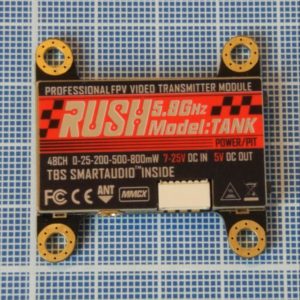

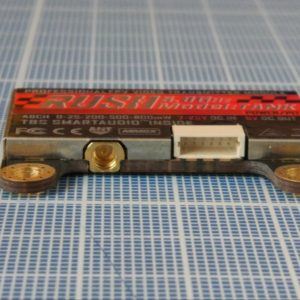

RUSH Model TANK

Самый мощный видео передатчик, мощностью 800мВт. Видеопередатчик весом 7.14гр
Удобен к расположению в дроне на стек . И нет необходимости колхозить с двухсторонним скотчем и\или стяжками.

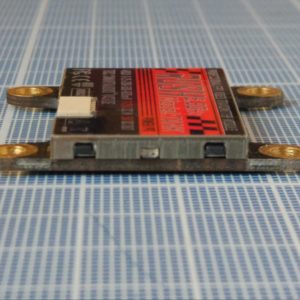

Разъем ММСХ практично расположен внутри габаритов стека, что говорит об удобстве установки антенны как с прямым, так и с “Г”-образным разьемом. Питание до 6S батарейки. Eсть выход 5В 1А. Управление передатчиком осуществляется двумя кнопками, одна мощность, вторая каналы. Со стороны кнопок есть сигнализирующий светодиод, показывающий режим и мощность, которая сейчас установлена.

Что бы в эфир не летели паразитные сигналы от усилителя, дорожек, пайки, весь видеопередатчик накрыт экраном.

Видеопередатчик ориентирован для Фристайла и дальнолетов. Минимальный вес, удобство установки, мощность и чистый сигнал.

В комплекте Разъем подключения с силиконовыми проводами 10см длины и удлинитель антенны с переходником на антенну с SMA разъемом

RUSH Racing

Компактных размеров видеопередатчик 33*21*4.25мм. Вполне комфортно и без труда разместится внутри гоночного дрона. Т.к. передатчик плоский с обеих сторон, не составит труда закрепить его на любой плоскости.
Две кнопки управления позволят быстро переключаться между каналами и выставлять нужную мощность.
Мощность PIT/25/50/200/500mW. Широченный спектр на подключение. аж до 8S батареи! Есть выход 5В 1А.
Антенна с ММСХ разъемом. Светодиод со стороны антенны расскажет какая мощность и какой режим в реальном времени. Со стороны кнопок диоды, указывающие на канал и частоту.

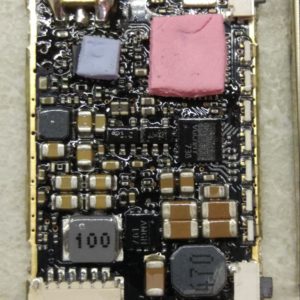

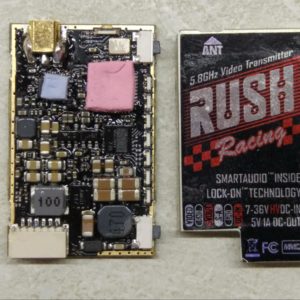

Под экраном мы видим очень плотную “рассыпуху” деталей. Две “поролонки” на чипах усилителя и процессора. это специальные, тепловпроводящие подушечки. Они отводят тепло на крышку экрана, тем самым отводя тепло от полностью закрытых для обдува деталей. Так же видим, что плата полностью залита лаком, и для дополнительной герметизации вскрывать экран не требуется.

В комплекте переходник-удлинитель с ММСХ на SMA, провод подключения и наклейки.
Передатчик приходит в обычном блистере пакетике.

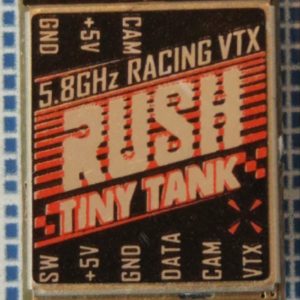

Rush Tiny Tank

Самый маленький видео передатчик от компании RUSH. Весом меньше полутора грамм, подойдет, как для микро, для мини, так и для гоночных дронов.

Разъем для антенны — UFL. Расположение деталей вокруг антенны позволяет безбоязненно крутить антенну вокруг разъема и не снесете по случайности какой нибудь мелкий элемент. Выводы позволяют подключить как к полетнику, используя SA, так и камеру напрямую с питанием камеры 5В. В этом случае еще плюс такой, что видео идет через встроенный LC фильтр. Так же можно подключить внешнюю кнопку (SW+ПТВ)

Мощность передатчика PIT/25/100/200/350мВт. 350мВт — ТОЛЬКО с интенсивным охлаждением.
Учтите, что даже на 25мВт передатчик очень прилично греется. Так же у передатчика есть защита по температуре. Питание видеопередатчика ТОЛЬКО 5В !!! Даже при подаче 8В чип на передатчике выгорает и его замена не представляется возможным.

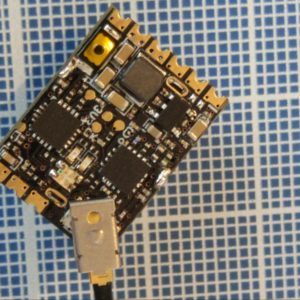

Отпаяв одну ножку экрана и отогнув его, мы видим НЕ загермеченую плату!!! Поэтому настоятельно рекомендую не полениться и загерметить дополнительно.

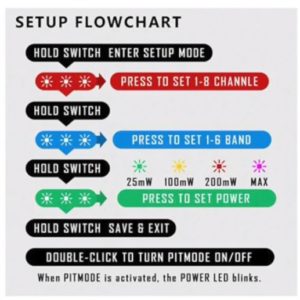

Управление производится одной кнопкой. Система переключения и запоминания аналогична TBS.

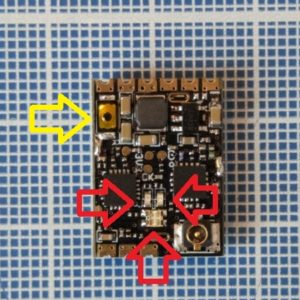

Нижний светодиод указывает мощность и режим, левый частоту, правый канал.

Итог

Все VTX закрыты экраном. Качество картинки на достойном уровне. Тест в 8 дронов, показал летабельность по эфиру. Отличный передатчик с полным функционалом за приемлемую цену.

Учитывая доступность передатчиков Rush, высокое качество картинки и отсутствие помех на другие каналы, видеопередатчики Rush FPV разрешены для использования в сезоне Drone Battle Belarus 2020 и этапе FAI World Cup Belarus 2020.
