Обзор RUSH FPV антенны 5.8

Антенны компании RUSH Sherry для видео системы 5.8.

Разработано известной канадской компанией TrueRC. Изготовлено не менее известной компание Lumenier.

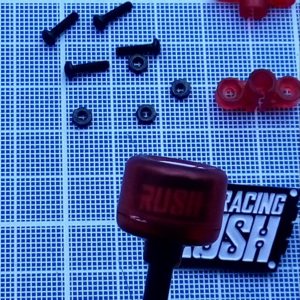

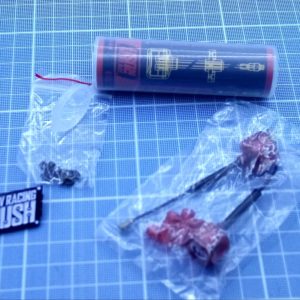

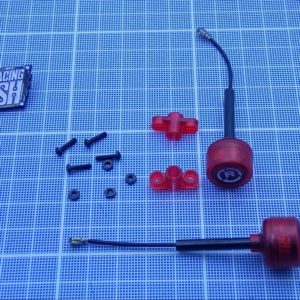

Антенны приходят парами вот в такой круглой коробочке, со вкладышем, какие бывают разъемы на антенны и технические данные по антенне. Болтики гаечки, крепеж для антенны. материал крепежа для антенны изготовлен скорее всего из поликарбоната (как пропеллеры). Так что поломать его, даже на морозе не получится. Держать будет хорошо.

В полупрозрачном корпусе антенны, виден логотип и надпись самой антенны. У меня антенны R поляризации, они в красном корпусе. Антенны L поляризации идут в черном корпусе.

В корпусе крепежа, сделаны закладные для гаечек, для исключения проворота.
Жесткости пластики вполне хватит что бы держать их на месте.

Вариант крепления в рамах, с подготовленными отверстиями под антенны большого формата.

Если же использовать печатное крепление антенны, то подойдет крепление от антенны Lollipop3
Размеры у этих антенн одинаковые.

Вес антенны 2.4гр. Для примера, Lollipop3 весит 2.6гр, BigMac — 2.4г.

Теперь, поговорим про особенности этой антенны, ее системе, внутренностях, и почему я перехожу на антенный этой компании :-).

Для того что бы разобрать антенну, ее пришлось просто разрезать. Прогревание феном только размягчило пластик, но крышка от основания не отошла ни на грамм. Это говорит о том, что корпуса антенны не склеены, а спаяны. Значит во время краша антенна не развалится на части как третий лолипоп. Кембрик, который вставлен в корпус, не даст сигнальному проводу переломаться

Система передачи сигнала НЕ коротко замкнутая. В середине напечатанная плата из текстолита, и по кругу сигнальные лучи, напечатанные на тонкой PDB и закрученной по кругу.
Конструкция самой антенны схожа с антеннами
— TBS Triumph Pro ( 3 клевера)
— Axll первой версии (4 клевера) ( снята с производства)
— Lollipop 1 (4 клевера ) ( снята с производства в связи со скандалом с лицензированием Axll)

На самой плате написано, кому принадлежит патент на эту антенну 🙂

“Счастливые” обладатели антенн от Lollipop2,3 и micro Axll помнят, сколько неудобств и разачарований получали, когда сама антенна отваливалась от крепления внутри корпуса.

Антенна от RUSH избавлена от этой напасти раз и навсегда! Плата антенны опирается на 4 ножки, которые расплавлены сверху и надежно прижимают ее к корпусу, на давая ни малейшего шанса на какой либо люфт!!!

А теперь, самый главный момент, который меня убедил перейти на антенный RUSH !!! Каждый пилот, с антеннами UFL , неважно на VTX или на RX помнит, какие только извращения не применяются чтобы антенна держалась на месте…… Термоусадка, стяжки……. TBS Racer предложил вариант крепления винтиками. RUSH подошли к этому вопросу кардинально!

Защелка, из каленого металла, одетая на UFL.  Усилие, прилагаемое к антенне при защелкивании очень приличное. Уверен, если при краше, каким то чудом зацепится антенна, то она не отщелкнется от разъема, а просто вырвет его из платы! Но, не часто у нас вырывает антенны, что бы переживать по этому поводу 😉

Есть один момент у этой антенны с защелкой. Нода быть очень внимательным, при повороте одетой антенны!!! Чтобы не зацепить защелкой рядом стоЯщие элементы.

Вывод

Качество материалов. Конструкция как внутренняя так и наружная. Крепление UFL. Универсальный размер для печатного крепежа. TrueRC Canada в роли разработчика. Вот моменты, которые убедили меня перейти на антенны RUSH!
