Сборка ледов

У каждого пилота, при упоминании про LED-ы, что-то внутри сворачивается в комочек и прячется в дальний угол ….
Только при одной мысли «ремонт LED-ов» в голове образуется затмение.
Знаю одного Пилота, для которого LED-ы стали одним из факторов ухода из дронов.

Итак, рассмотрим несколько вариантов, дабы облегчить жизнь для своей нервной системы, рук, времени.

Напомню, что инструкция по настройке LED-ов находится тут — http://dr1.by/leds-manual/

LED Board

Есть уже достаточное количество производителей, которые делают плату разводки для LED-ов. Подключается она на прямую к батке и есть выводы (1.0 или 1.25) для LED-ов. Переключаются режимы и цвет одной кнопкой. Просто перещелкивая всё по кругу.

Я на подобной летал, когда у меня были проблемы с полетником и не работал порт на LED-ы.

  • Достоинство — легкая сборка, относительно быстрая замена любого вывода на луч (без паяльника)
  • Недостатки — занимает пространство внутри дрона, не всегда удобна к расположению внутри.

Есть вариант LED-board с установкой на стек 30х30, Эта плата проще с расположением и креплением, но остается всё та же проблема оперативной замены какого либо плеча.

Полетный контроллер со встроенными выводами для LED-ов

При выборе такой системы, обращайте внимание на наличие отдельного ВЕС-а для LED-ов и его мощность не менее 2А.

На момент написания статьи, было найдено только два ПК  с отдельными выводами на LED-ы:

Достоинства — не нужно ничего паять, воткнул разьем и настроил, что хочешь от подсветки.

Недостатки — пока мал выбор таких ПК. Если встроенный бек выдает хоть чуть больше 5В, то придется искать способ понизить вольтаж, ибо диоды очень капризны к повышенному напряжению.

Быстросьём

Предложу еще один вариант — Быстросьём. Я попытался сделать ремонт-замену LED-ов максимально быстрой и упрощенной.

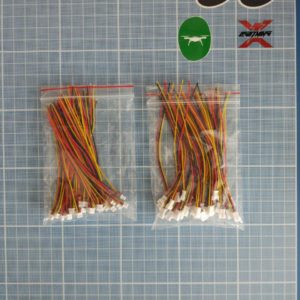

Купил на али 50 пар обжатыж раземов 3Pin 1.25 (точно такие же идут на камеру).

Купить можно скинувшись в несколько человек, ибо одному столько не понадобиться  — https://ru.aliexpress.com/item/50-Micro-JST-1-25-3/32669966975.html?spm=a2g0s.9042311.0.0.3da233edRSL6Aa

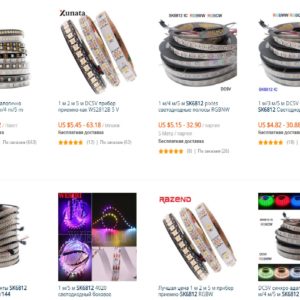

Купил LED-ы марки SK6812 с шириной ленты 8мм, габаритами LED-а 3535 и плотностью 144шт на 1м.

https://ru.aliexpress.com/wholesale?catId=0&initiative_id=SB_20190608230408&SearchText=sk6812+1m+144

Слева SK6812 справа классический 2812, на которых всё начиналось. Сила свечения мелкого диода практически не уступают его старшему брату. Эту ленту не нужно обрезать вдоль и городить колхоз по пайке и монтажу на луч. Эта лента станет практически на любой дрон с узкими лучами.

Собирается “скелет” из разъемов и микро BECa. С BEC-a идет три провода — Два входящих с батки и один вывод 5В. Из “скелета” два вывода на ПК.

Паяем LED-ы которые будем ставить на лучи. Можно сразу напаять запасных 😉

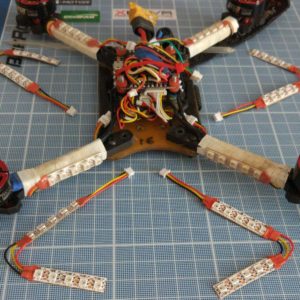

Собираем “скелет на дроне, прикручиваем LED-ы, защелкиваем разьемы.

Всё!

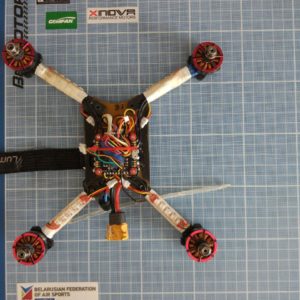

Теперь для замены одной секции на луче, достаточно размотать изоленту, перещелкнуть новую секцию и закрутить изолентую Полетели.

  • Достоинства — Быстрая смена секции LED-ов. Здоровый сон. Крепкая нервная система.
  • Недостатки — потраченный один вечер на установку “скелета” и пайку секций.
